Einschraub-Widerstandsthermometer Form B
nach DIN 43765

Geeignet für Temperaturmessungen in Flüssigkeiten, Dämpfen, Gasen, z. B. Klima- und Kältetechnik, Ofen- und Apparatebau. Einsatz in Rohrleitungen und Behältern im mäßigen Strömungs- und Druckbereich und Temperaturen bis + 800 °C. Schutzrohre stehen in verschiedenen Werkstoffen und Durchmessern zur Verfügung und schützen den Meßeinsatz gegen äußere Einflüsse bzw. mechanische Beschädigungen. Die Auswahl des geeigneten Schutzrohres richtet sich nach den Einsatzbedingungen vor Ort.
Als Optionen stehen zur Auswahl:
diverse Anschlußköpfe.
individuelle Halsrohrlängen.
verschiedene Schutzrohrwerkstoffe incl. Einschraubgewinde
mineralisolierte Meßeinsätze biegbar.
Sensoren in 1x Pt 500/B, 1 Pt x 1000/B oder ausgesuchte Toleranzen z. B. Klasse A bzw. als 2 x Pt 100.
Anschlußtechnik in 2-, 3- oder 4- Leiterschaltung
mit Meßumformer in Analog- oder Digitaltechnik, Ausgangssignal 4 ... 20 mA - Montage im Anschlußkopfdeckel oder auf dem Meßeinsatz.
Details sind aus den jeweiligen Datenblättern ersichtlich.
Bitte fragen Sie uns an.

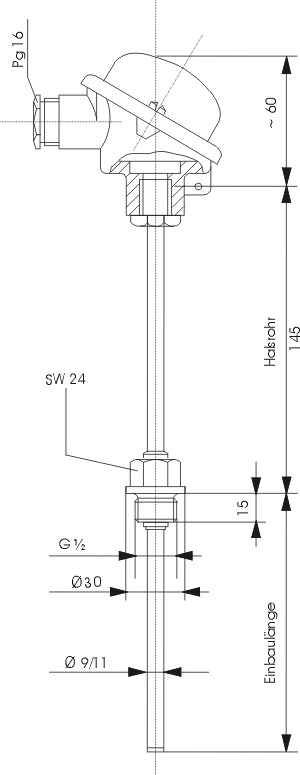

Serienmäßige Ausführung:
Anschlußkopf: | Form B nach DIN 43729 |
Schutzrohr: | Form B nach DIN 43763 Ø 9 mm, 1 mm Wanddicke aus W 1.4571 oder Ø 11 mm, 1 mm Wanddicke aus W 1.4571 |
Meßelement: | wechselbarer Meßeinsatz, starres Einsatzrohr Ø 6 mm bzw Ø 8 mm aus W 1.4571 mit Sensor 1x Pt100/B in 2-Leiterschaltung |
Halsrohr: | Ø 9 mm bzw. Ø 11 mm, 145 mm lang, aus W 1.4571 |
Prozeßanschluß: | Einschraubgewinde G 1/2 |
|
|
